Беспроводная зарядка для телефона делаем самостоятельно - «Автоновости»







Беспроводная зарядка для мобильного телефона это очень востребованный девай в наше время, сейчас мы расскажем Вам о том как его можно сделать самостоятельно в домашних условиях.

Данная конструкция может использоваться для беспроводной зарядки сотовых телефонов и других мобильных устройств или там, где нужно провести электрический кабель, но из-за каких то факторов это почти не возможно. Такая система позволяет на выходе второй катушки получать ток до 100 миллиампер, однако возможно увеличение выходного тока, если в схеме использовать более мощные полевые транзисторы, в видеоролике применен биполярный отечественный транзистор.





Cхема беспроводной зарядки


Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.


Сборку беспроводной зарядки своими руками начнем с передатчика.


Передатчик

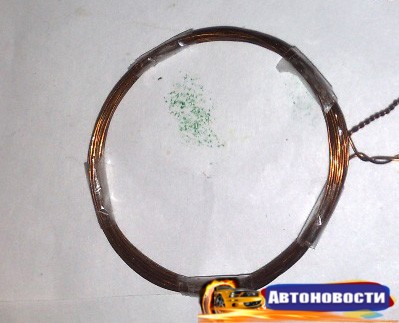

Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки — на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0,5мм. Обмотка имеет отвод от середины. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.



Беспроводная зарядка для телефона делаем самостоятельно - «Автоновости»

Транзистор  абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, IRL3705, IRF3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.


Номинал базового резистора не критичен (22 Ом-830 Ом).




Приемник

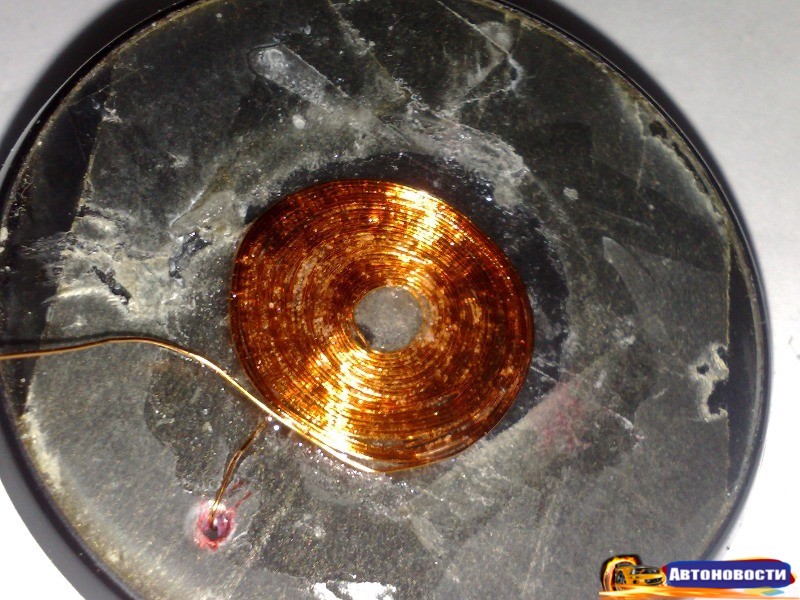

Приемный контур — мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0,3-0,4мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.




Далее контур был подключен к аккумулятору через диод SS14, последний является высокочастотным кремниевым диодом в СМД исполнении.




Схема самодельной беспроводной зарядки максимально проста, состоит из одного транзистора, резистора и самих катушек. Катушек две — передающая и приемная. Тем не менее, несмотря на простоту, она почти полностью повторяет схемотехнику промышленных индуктивных зарядных устройств, имеющихся в продаже.

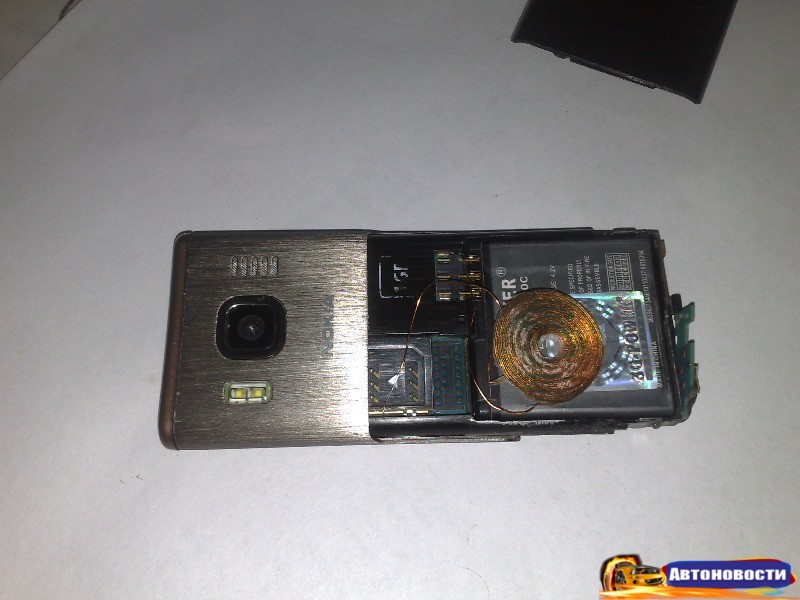

В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.


Время зарядки напрямую зависит от мощности источника питания, в моем случае было использовано заводское зарядное устройство подопытного телефона. Устройство обеспечивает выходное напряжение в 5Вольт, при токе в 350мА.


Такая беспроводная зарядка для телефона работает безотказно, при таком раскладе компонентов мобильник полностью заряжается за 7 часов, долго, но зато заряжается. Ускорить время зарядки можно только умощнением схемы — использовать более мощный блок питания и намотать контура более толстым проводом.
